Сборка шкафа: порядок, крепёж и точные размеры отверстий

Сборка шкафа из коробки держится на трёх цифрах: шестигранник 4 мм под конфирмат, разница диагоналей не больше 2 мм и шаг около 150 мм для крепежа задней стенки. Всё остальное — порядок действий. Коротко он такой: разложить и сверить детали, прикрутить ответные части направляющих к боковинам, собрать корпус лёжа (боковины, дно, крыша), поставить перегородки и полки, сравнить диагонали, закрепить заднюю стенку, поднять шкаф, навесить и отрегулировать двери, вставить ящики и штангу, прикрепить шкаф к стене.

Дальше — справочник: таблица крепежа, схема порядка, главы «Крепёж», «Геометрия», «Двери» и таблица неисправностей. Цифры — из инструкций мебельных фабрик и каталогов фурнитуры.

Что положить рядом, прежде чем открыть коробку

Нужен чистый ровный пол, а картон из упаковки станет подложкой. Детали разложите группами и сверьте с перечнем в схеме; многие фабрики пишут номер на обратной стороне, и шкаф собирают «по номеркам».

Инструмент:

• шуруповёрт и/или крестовая отвёртка;
• биты PH2 или PZ2 под саморезы и шестигранная HEX 4 (она же SW4) под конфирматы;
• шестигранные ключи для тесных мест и последних оборотов;
• молоток для гвоздей задней стенки;
• рулетка и карандаш.

И второй человек: IKEA для каркаса PAX прямо пишет, что собирать вдвоём.

Сводная таблица: крепёж, бита, отверстие, настройка

Самые важные колонки здесь — «как затягивать» и «хватит». Конфирмат в ЛДСП срывается обычно не потому, что инструмент слабый: виноваты лишние обороты и момент. У Шурика первая скорость — 450 об/мин, а у муфты 20 ступеней: начинаете с нижней и поднимаете по одной, пока винт не стянет детали. Курок с бесступенчатой регулировкой позволяет добавлять обороты плавно.

Честно о минусе. Для мебели запас в 95 Н·м избыточен: на верхних ступенях муфты и второй скорости (1 950 об/мин) конфирмат в ЛДСП сорвётся за секунду, так что работать придётся только нижней частью шкалы. Кроме того, корпус размером 175 × 210 мм в узкий пенал или между полками пролезет не везде. Там последние обороты делают ключом.

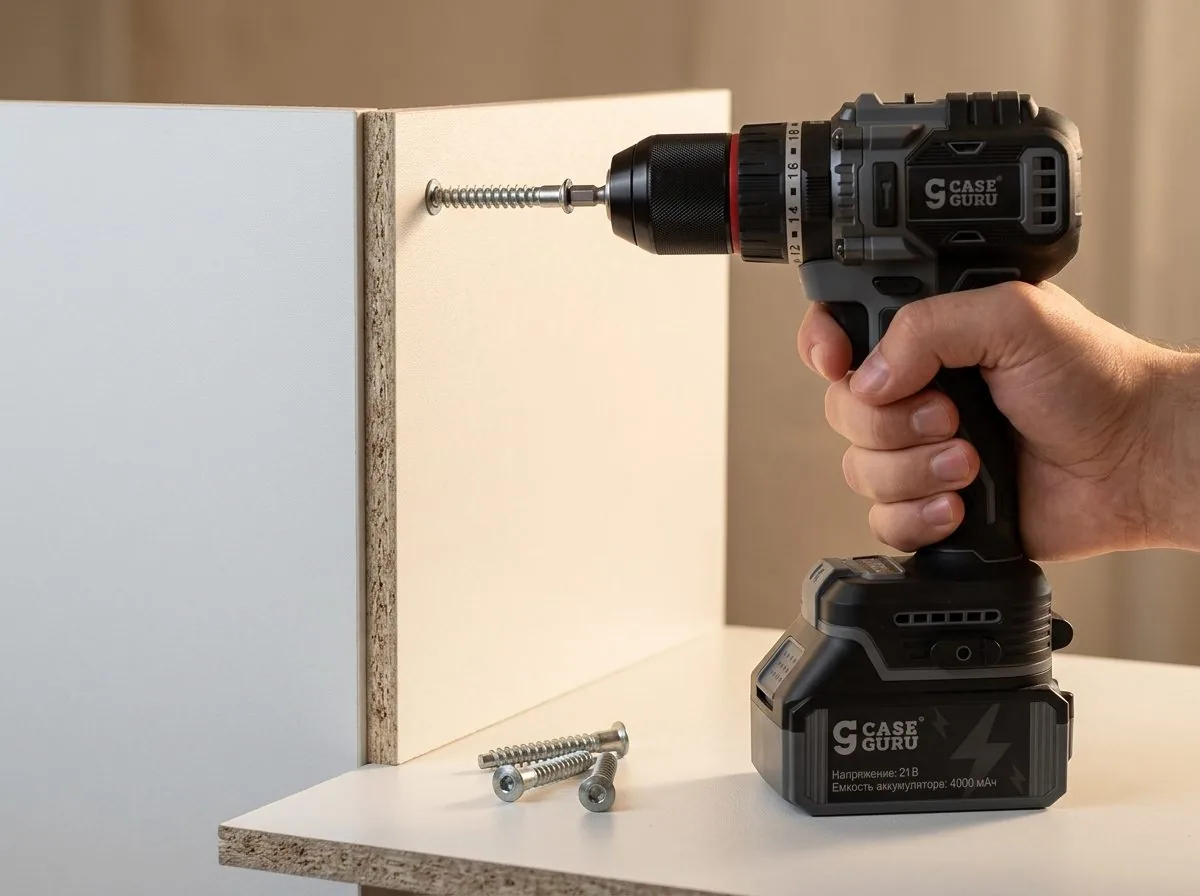

Шуруповёрт на конфирматах: шесть правил

Резьба в ЛДСП от перетяжки выкрашивается: винт крутится, а детали уже не стягивает. Порядок настройки такой:

1. Первая скорость. Слабое нажатие на курок даёт ещё меньше оборотов.
2. Муфта на малой ступени. Не хватило, винт не сел — поднимите на одну ступень и повторите.
3. Инструмент ставят на винт выключенным, передачу переключают только без нагрузки.
4. Последние пол-оборота конфирмата можно сделать ключом: так вы почувствуете момент, когда детали сошлись.
5. Ударный режим не включать. Импульсы разбивают плиту вокруг резьбы.
6. Не разбирать и не собирать один и тот же узел много раз. Резьба в ЛДСП выкрашивается с каждым циклом, для мебели, которую будут перевозить, лучше эксцентрики.

Схема сборки шкафа: 10 шагов и зачем такой порядок

Порядок ниже сведён из инструкций двух мебельных фабрик. У разных производителей он немного различается, но одно правило общее: сначала выставить геометрию, потом жёстко зафиксировать заднюю стенку.

1. Разложить и сверить детали. По номеркам или по перечню в схеме.
2. Прикрутить направляющие ящиков. Направляющие разъединяют: одну часть крепят к боковинам по наметкам, другую — к бокам ящиков. Делать это проще сейчас, пока боковина лежит плашмя.

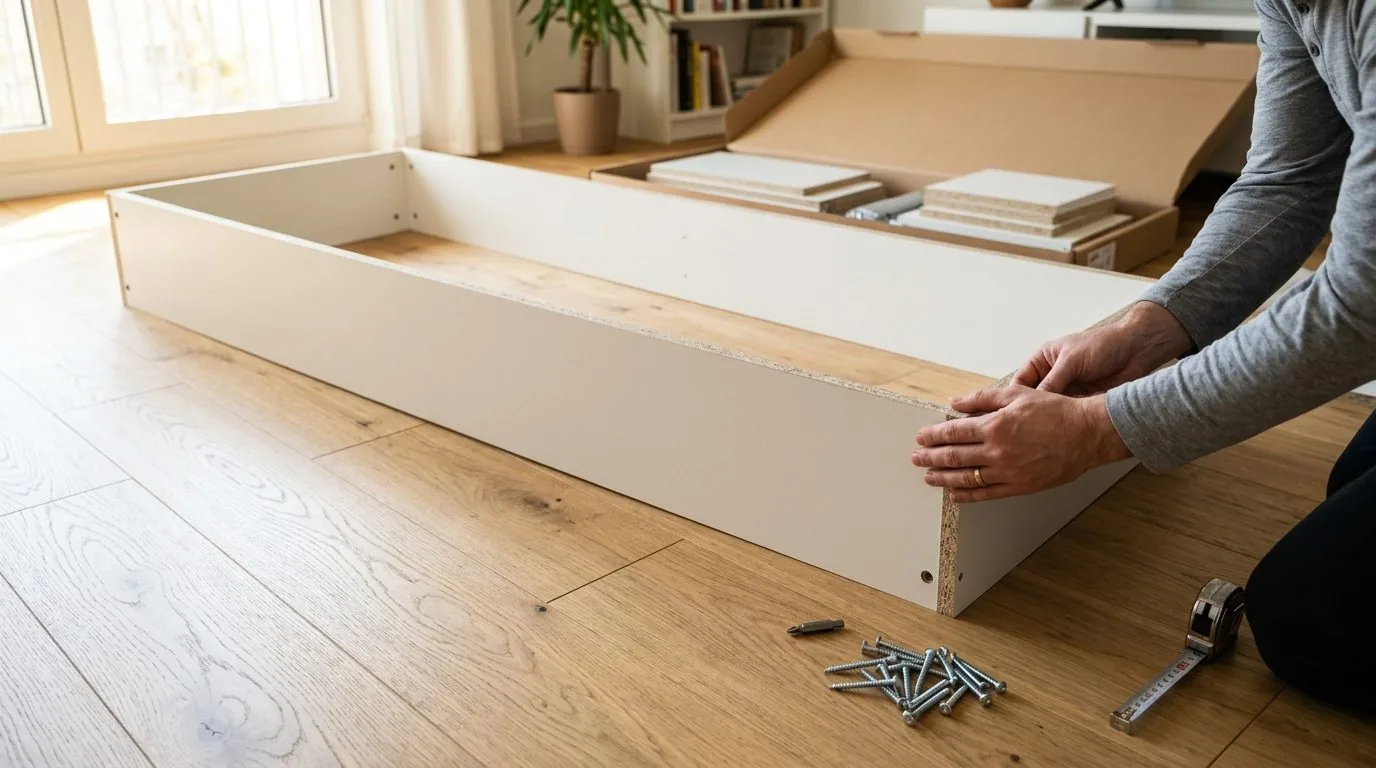

3. Собрать корпус лёжа. Боковины, дно и крыша соединяются, номера деталей совпадают.
4. Перегородки и полки. Внутренние детали ставят до задней стенки: потом к ним не подобраться.
5. Ножки или опоры.
6. Диагонали. Рулеткой из угла в угол, выровнять до равенства, подтянуть ослабшие крепления.
7. Задняя стенка. Лицевой стороной внутрь, по периметру.
8. Поднять шкаф. Вдвоём.
9. Ящики и двери. Ящики вставляют по своим местам, двери навешивают и регулируют.
10. Финал. Карниз, штанга, ручки, полкодержатели, стеклянные полки и крепление к стене.

Стеклянные полки и полкодержатели одна из фабрик советует ставить только после окончательной сборки, когда шкаф уже стоит на месте.

Глава «Крепёж»: размеры и отверстия

Конфирмат: 7 мм в пласть, 5 мм в торец

Конфирмат (его же называют евровинтом или еврошурупом) — основной винт корпуса. Типоразмеры: 5×50, 6,3×50, 7×50, 7×70 и другие. Для 7×50 отверстие двухступенчатое: в пласть сквозное 7 мм, в торец глухое 4,5–5 мм на глубину 53–55 мм, плюс зенковка под головку. Отступ от края — не меньше 8 мм. Без засверловки тупой конец конфирмата плиту не прорежет. Если сверлите сами, удобнее ступенчатое сверло под конфирмат: у такого сверла для 7×50 первая ступень 5 мм, и всё делается за один проход. Сверлить строго перпендикулярно, иначе винт выйдет из торца боком.

На готовой мебели из коробки отверстия под конфирматы уже просверлены. Сверло понадобится, только если вы переставляете крепёж или собираете нестандартный узел.

Ещё два практических момента. Размер конфирмата берите тот, что лежит в комплекте: источники расходятся, что ставить в ЛДСП 16 мм, 6,3×50 или 7×50, а фабрика уже решила за вас и под свой винт просверлила отверстия. И второе: если в наборе вашего инструмента нет шестигранника на 4 мм, его придётся докупить, крестовой битой конфирмат не закрутить. Чем отличаются шлицы PH, PZ и HEX и что должно быть в базовом комплекте, мы разбирали в материале о том, какой набор бит взять к шуруповёрту.

Эксцентрик Minifix 15

Корпус эксцентрика — 15 мм, глубина отверстия — 12 мм, подходит для плит толщиной от 15 мм. Привод — PZ2 и SW4. Шток вкручивают в одну деталь, эксцентрик — в другую, а затягивают поворотом эксцентрика. Шуруповёрт на высоких оборотах тут не нужен, хватит ключа или отвёртки.

Саморезы и гвозди

Саморезы 4×16 держат петли, опоры, монтажные планки и направляющие. Отверстий под них фабрика обычно не делает: винт вкручивают по месту. Саморезы 4×30 в одной из фабричных инструкций стягивают две крыши между собой. Гвозди 2×20 — для задней стенки из ХДФ.

Глава «Геометрия»: диагонали, задняя стенка, потолок

Диагонали ±2 мм

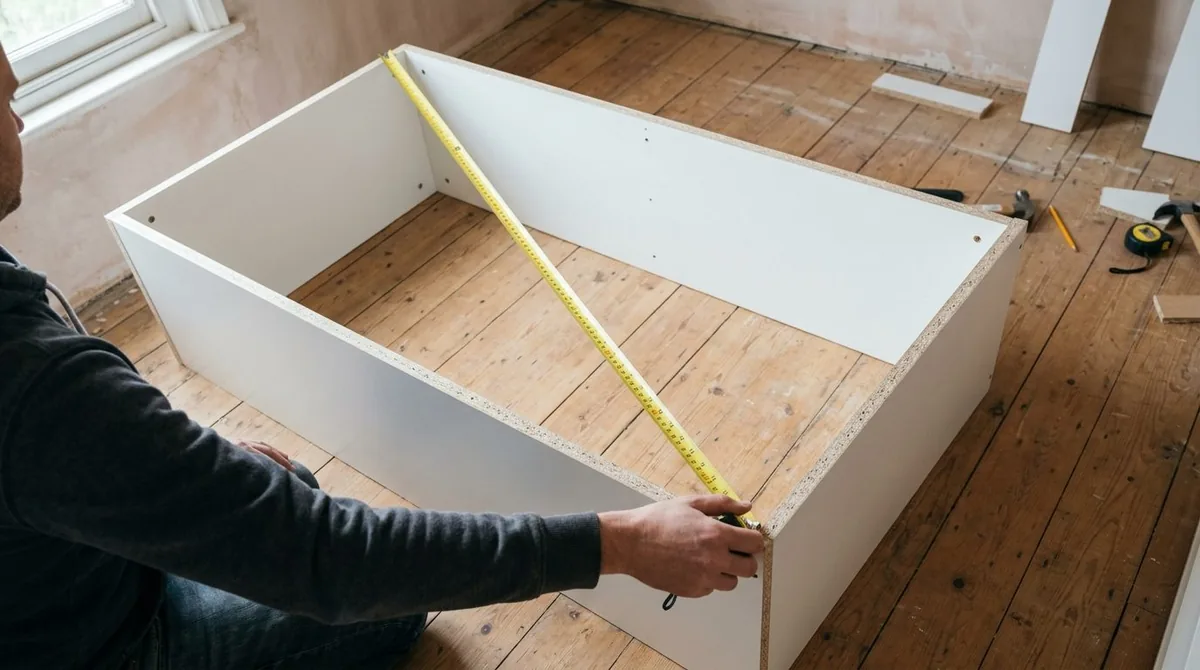

Корпус без задней стенки — параллелограмм, который легко сдвинуть рукой. Поэтому, собрав боковины, дно и крышу, измерьте рулеткой обе диагонали. Фабрика ДИАЛ в инструкции даёт допуск ±2 мм. Если разница больше, толкните корпус за длинный угол, пока цифры не сравняются, и проверьте, не ослабли ли конфирматы.

Задняя стенка: когда и с каким шагом

Только после того, как диагонали равны. Стенку из ХДФ кладут лицевой стороной внутрь шкафа и крепят по периметру с шагом около 150 мм. Чем крепить, зависит от фабрики: одна кладёт гвозди 2×20, другая — саморезы. Используйте то, что в комплекте. Прибитая ХДФ фиксирует геометрию намертво: если прибить её на перекошенный корпус, двери потом не сойдутся.

Лёжа или стоя: какой нужен потолок

Корпус, собранный лёжа, при подъёме поворачивается вокруг нижнего угла. В этот момент его высота равна диагонали боковины: √(высота² + глубина²). Если потолок ниже, шкаф упрётся.

Расчёт геометрический, нормы запаса нет; оставьте пару сантиметров сверху. Не проходит по потолку — собирайте стоя или поднимайте корпус с наклоном вдоль стены. Для PAX с раздвижными дверями IKEA называет потолок от 240 см. У некоторых шкафов массовых брендов конструкция рассчитана на сборку стоя; это решает инструкция конкретной модели.

На корпус трёхстворчатого шкафа для одежды уходит несколько десятков конфирматов и саморезов, и всё это до дверей. У Шурика два аккумулятора, на 2 и 4 А·ч: пока один заряжается (60 и 120 минут соответственно), вторым продолжаете работу. Подсветка помогает внутри корпуса, где руки и полки отбрасывают тень на винт.

Глава «Двери»: петли, количество, регулировка

Чашка петли 35 мм в фасаде уже высверлена на фабрике. А вот разметки под саморезы, которыми петля крепится к фасаду и к боковине, обычно нет: Wood Estate об этом пишет прямо. Отверстия размечают по месту, через саму петлю.

Сколько петель нужно, зависит от высоты двери. Ориентир по технической информации фурнитуры Ferrari для чашек 35 и 40 мм:

Точное число зависит от массы и ширины двери и от того, где стоит ручка, а в комплекте их ровно столько, сколько заложил производитель. Петли распределяют с одинаковым шагом. Зеркальная дверь тяжелее обычной, и ей ставят больше петель.

Если накладные двери кажутся уже корпуса, это не ошибка: при накладных петлях фасад обычно на 3 мм уже короба, по 1,5 мм зазора с каждой стороны.

Регулировка петли идёт в трёх направлениях: по ширине (накладке), по глубине и по высоте. Последовательность простая. Сначала выровняйте зазор между соседними дверями винтом ширины, потом подтяните фасад к корпусу по глубине, в конце выставьте двери в один уровень по высоте.

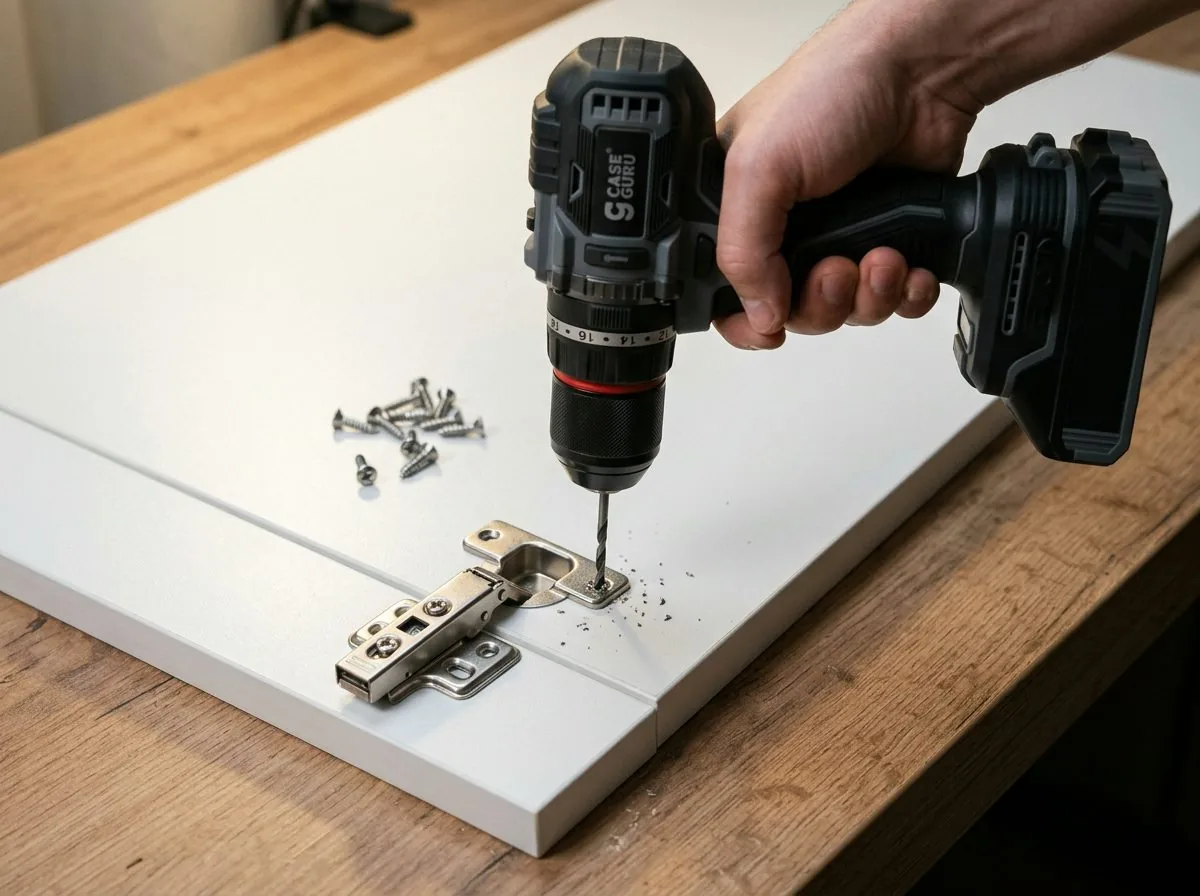

Под саморезы петель на дверях фабрика отверстий не размечает, и тонкую засверловку удобно сделать тем же инструментом, переведённым в режим дрели. У Шурика три режима: шуруповёрт, дрель и ударный. Для мебели нужны первые два, ударный здесь не включают. Патрон быстрозажимной, оснастку до 13 мм меняют без ключа.

Сборка шкафа для одежды, пенала и модульного: что меняется

Сборка шкафа для одежды. Шкаф на три или четыре створки собирают в том же порядке, только петель больше и добавляется штанга. Штангу ставят последней, когда шкаф уже стоит и двери отрегулированы.

Пенал. Шкаф пенал при сборке неудобен теснотой: внутрь узкого корпуса руку с инструментом не просунуть. Конфирматы крыши и дна удобнее затягивать, пока корпус лежит и открыт с обеих сторон. Высокий пенал проверьте по таблице потолка выше.

Модульный шкаф. Каждую секцию собирают как отдельный корпус по той же схеме, с диагоналями и задней стенкой. Затем секции соединяют крепежом из комплекта. В каком порядке стыковать модули и откуда начинать, говорит инструкция конкретной модели; у IKEA для углового элемента PAX, например, своё крепление к стене и своя минимальная высота потолка.

Если у вас двери не на петлях, а на роликах, это другой порядок работ; он разобран в статье как собрать шкаф-купе. Направляющие ящиков подробнее описаны в материале о том, как собрать комод или тумбу с выдвижными ящиками.

Нет инструкции или не сходятся отверстия

Найдите артикул на коробке или в документах и поищите PDF у производителя или на странице товара у продавца (раздел «Документы» или «Дополнительно»). Если инструкции нет нигде, посмотрите на обратные стороны деталей: номера там часто стоят, и шкаф собирается по ним.

Отверстия не совпали — сначала проверьте, не перевёрнута ли деталь и не перепутаны ли две похожие боковины. Пересверливать стоит только после такой проверки: лишнее отверстие в ЛДСП не закроешь.

Таблица неисправностей: симптом, причина, решение

Последний шаг: крепление к стене

Высокий шкаф без крепления может опрокинуться, и производители предупреждают об этом в инструкциях. Фабрика ДИАЛ пишет прямо: шкаф установить на место и закрепить к стене, а крепёж в стену не прилагается, его подбирают под материал. Чем крепить в бетон или кирпич, разобрано в статье о том, какой дюбель выбрать для стены.
